現在、フルスクラッチでJTAGをしゃべるプログラムを開発しています。 このプログラムのデバッグ用にJTAG信号を解析できるロジックアナライザを探したところ、うまく使えるものが見つかったので、備忘録として残しておきます。
sigrok
JTAG信号を解析できる信号解析アプリケーションとして、sigrokというオープンソースソフトウェアがあります。 今回はこれを使ってJTAG信号を解析しようと思います。
sigrokの持っているデコーダ一覧は以下参照です。
sigrok対応デバイスを買う
sigrokを使うには対応ハードウェアが必要なので、探します。 sigrokがサポートするハードウェア一覧は以下です。
sigrokをM1 Mac(Big Sur)で動かす
Mac OSX用のsigrokは以下からダウンロードできますが、私の環境ではエラーが出て起動すらしませんでした。
そのため、ちゃんと起動するsigrokをビルドするhomebrewスクリプトを作成しました。
一部HEAD指定必須なので、以下のコマンドを実行してインストールしてください。 (WIPなので修正したほうが良い点があればPRお願いします！)
brew tap tnishinaga/sigrok brew install libsigrok sigrok-firmware-fx2lafw brew install --HEAD libsigrokdecode brew install sigrok-cli brew install --HEAD pulseview
sigrokを使ってみる
デバイスをPCに接続し、terminalからpulseviewを実行してGUIアプリを起動します。

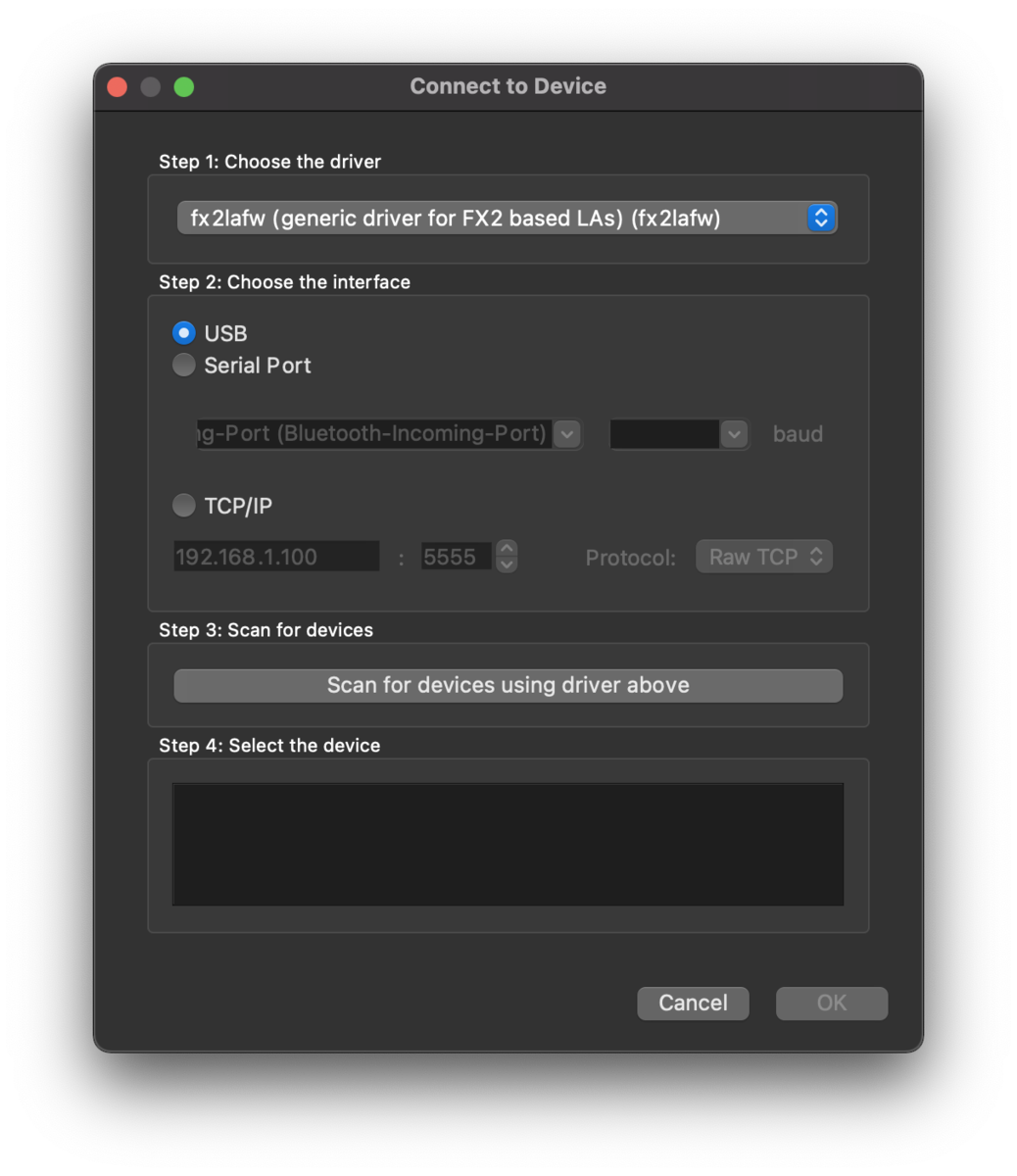

起動したら画面上のデバイス選択部分をクリックし、fx2lawドライバを選択してデバイススキャンを行い、出てきたデバイスを選択します。

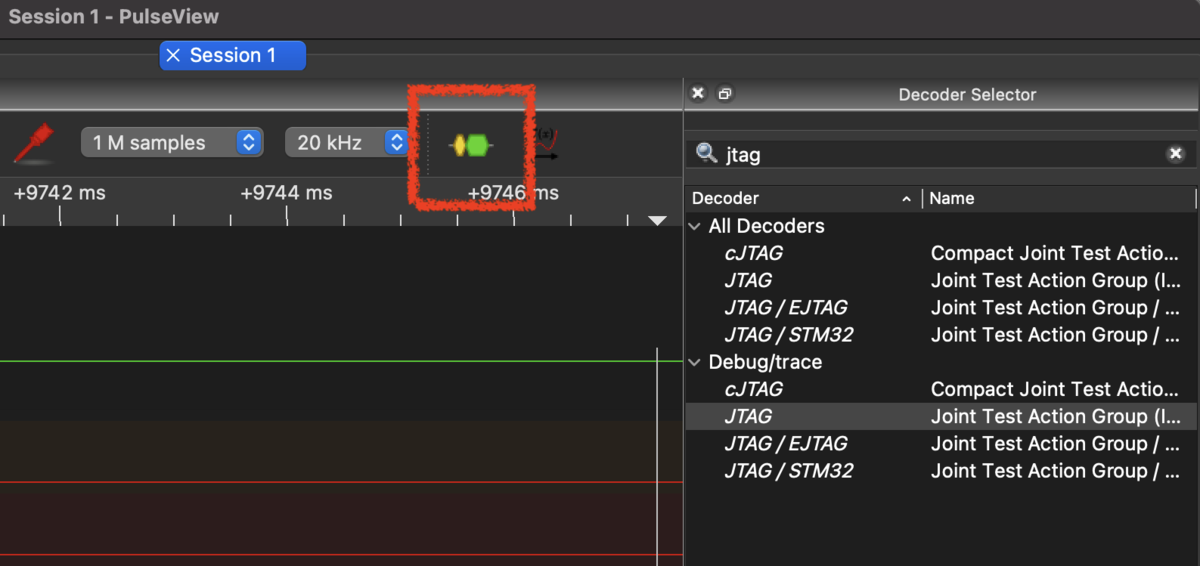

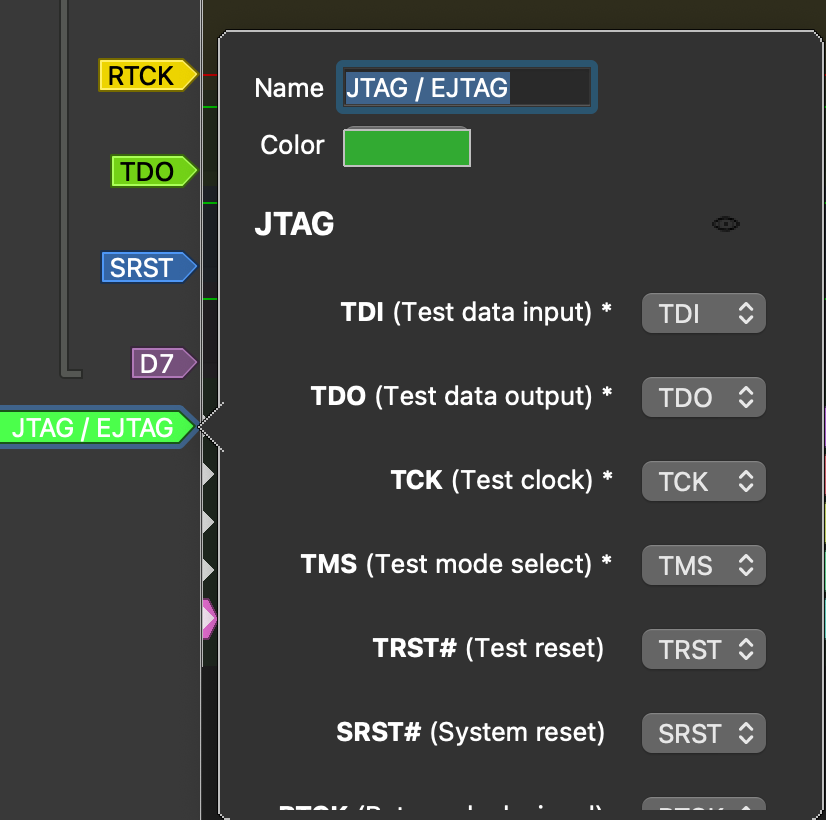

次に画面上からデコーダー選択ボタンを押し、JTAGを選択したあと、ピンの割当を行います。

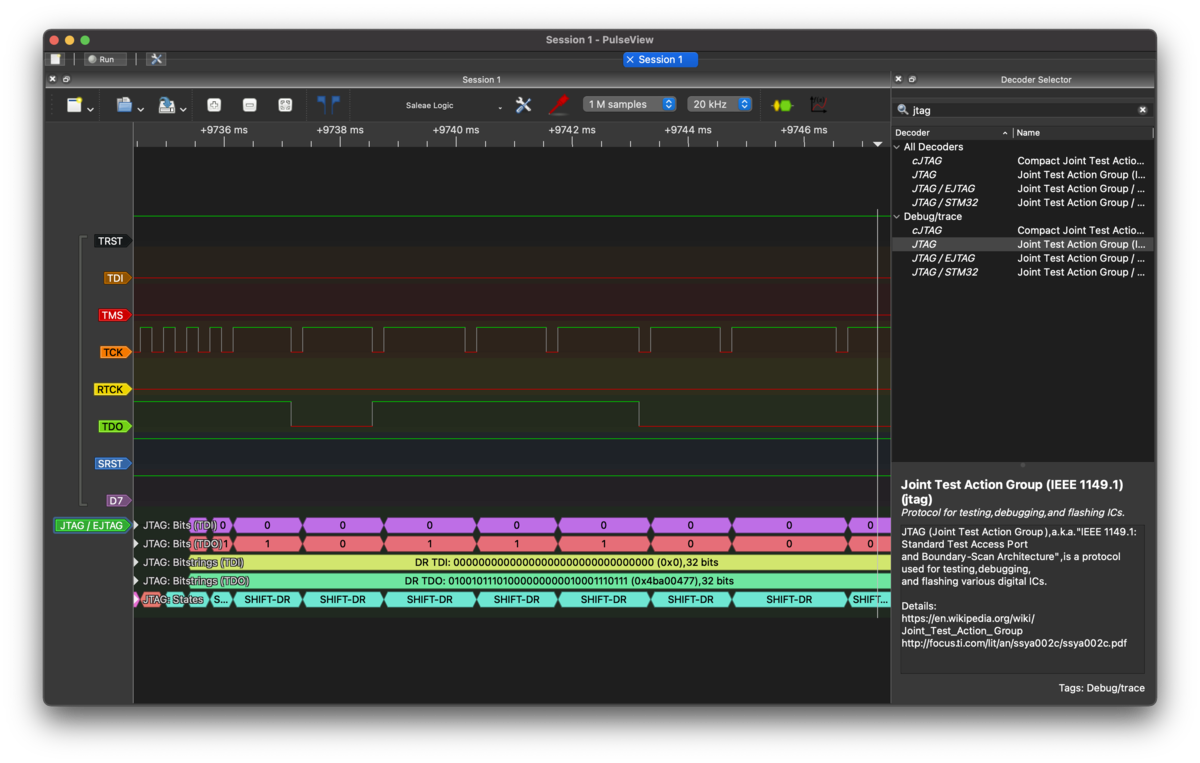

あとは画面左上のRunボタンを押してJTAGの信号を流すだけです。 うまく信号を捕まえられれば、JTAGのステートを確認したり、送受信したデータのhexがみられて開発効率が向上すること間違いなしです。
